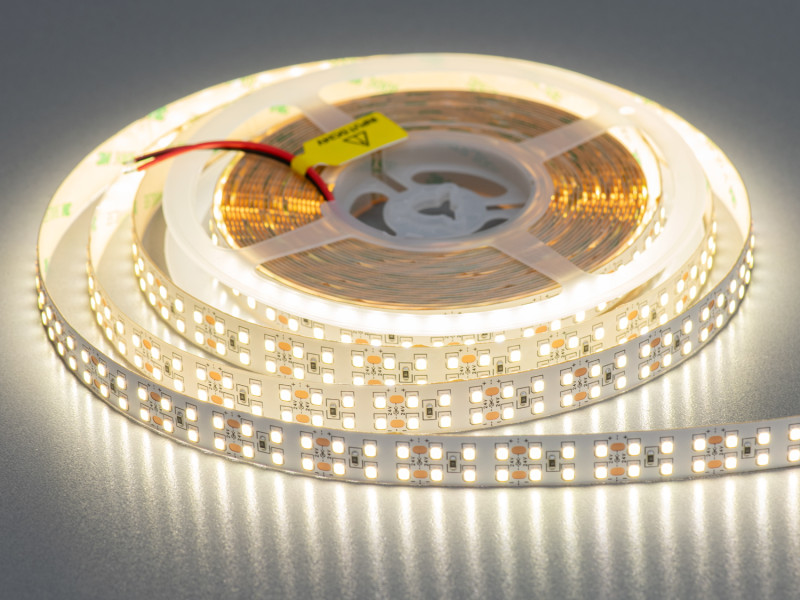

Світлодіодна стрічка 24В нейтральна 4000К, 240 LED/м, 22 Вт/м, 15 мм
Світлодіодна стрічка 24В, 240 LED/м — нейтральне світло 4000К, 22 Вт/м, ширина 15 мм
Світлодіодна стрічка 24В із нейтральним білим світлом 4000К та щільністю 240 світлодіодів на метр призначена для яскравого функціонального та декоративного освітлення кухонних робочих поверхонь, меблів, торгових вітрин, стелажів і стельових ніш. Світлодіоди SMD2835 розташовані з невеликими проміжками, що допомагає створювати рівномірніші світлові лінії. Для зменшення видимості окремих світлових точок можна використовувати відповідний алюмінієвий профіль із матовим розсіювачем.
Модель має потужність 22 Вт/м, світловий потік 2200 лм/м і світлову віддачу 100 лм/Вт. Нейтральна колірна температура 4000К підходить для приміщень, де потрібне біле освітлення без вираженого теплого або холодного відтінку. Індекс кольоропередачі CRI ≥85 сприяє природному сприйняттю кольорів меблів, оздоблювальних матеріалів та інших предметів.

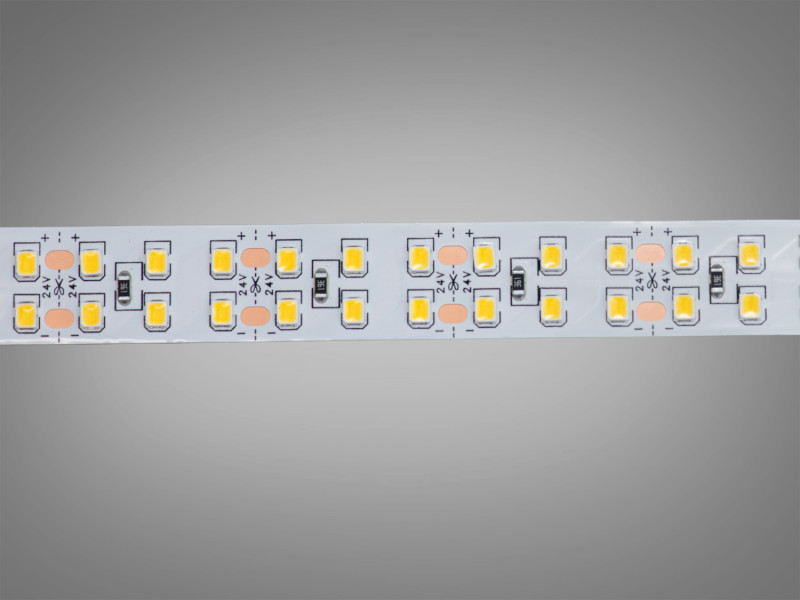

Світлодіодна стрічка має ширину 15 мм, висоту 1,4 мм і самоклейку основу. Кратність різання становить 50 мм, що дозволяє підганяти довжину під розміри меблевих ніш і монтажних конструкцій. Ступінь захисту IP20 передбачає використання у сухих внутрішніх приміщеннях. Довжина повної котушки — 10 метрів.

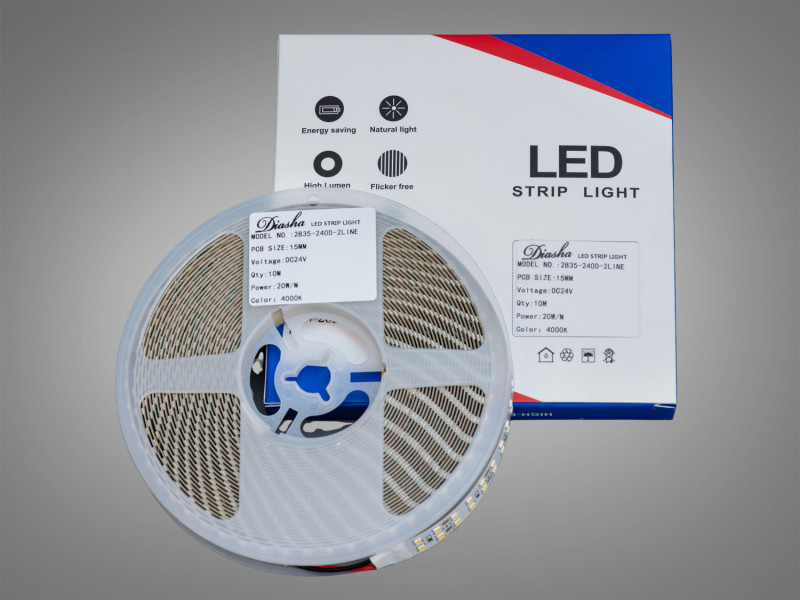

Світлодіодна стрічка постачається в котушці довжиною 10 метрів. Мінімальне замовлення — 10 метрів (1 повна котушка).
Технічні характеристики
| Характеристика | Значення |
|---|---|
| Напруга живлення | 24 В DC |
| Тип світлодіодів | SMD2835 |
| Щільність світлодіодів | 240 LED/м |
| Колір світла | Нейтральний білий |
| Колірна температура | 4000К |
| Потужність | 22 Вт/м |
| Світловий потік | 2200 лм/м |
| Світлова віддача | 100 лм/Вт |
| Індекс кольоропередачі | CRI ≥85 |
| Кут розсіювання | 120° |
| Ширина стрічки | 15 мм |
| Висота стрічки | 1,4 мм |
| Кратність різання | 50 мм |
| Ступінь захисту | IP20 |
| Кріплення | Самоклейка основа |
| Довжина котушки | 10 м |
Особливості світлодіодної стрічки 240 LED/м
- Світловий потік 2200 лм/м. Висока яскравість дозволяє використовувати стрічку для функціонального освітлення робочих поверхонь, локальних зон і декоративних конструкцій.
- Нейтральне біле світло 4000К. Підходить для кухонь, кабінетів, меблевих систем, торгових вітрин і приміщень, де потрібне збалансоване біле освітлення.
- Щільність 240 LED/м. Невеликий інтервал між світлодіодами допомагає формувати рівномірніші світлові лінії. Фактична помітність окремих точок залежить від профілю та розсіювача.
- Світлова віддача 100 лм/Вт. Забезпечує співвідношення 2200 лм світлового потоку на метр за споживання 22 Вт/м.
- Ширина плати 15 мм. Для монтажу потрібен профіль із відповідною внутрішньою шириною. Широка плата не гарантує достатнього охолодження без належної монтажної основи.
- Кратність різання 50 мм. Дозволяє підганяти довжину стрічки під розміри меблевих і монтажних конструкцій за позначками виробника.
Підключення, живлення та сумісність
Світлодіодна стрічка працює від стабілізованого джерела постійної напруги 24В DC. Безпосереднє підключення до побутової електромережі 230В заборонене. Потужність становить 22 Вт/м, а розрахунковий струм — 0,92 А на метр.
Для вибору блока живлення потрібно помножити потужність одного метра на загальну довжину підключеної стрічки та додати 20–30% запасу потужності. Джерело має відповідати умовам тривалої роботи й забезпечувати необхідну потужність за фактичної температури навколишнього середовища.
Розрахунок блока живлення 24В
| Довжина і потужність | Рекомендований БЖ 24В |
|---|---|
| 1 м — 22 Вт | 30 Вт |
| 2 м — 44 Вт | 60 Вт |
| 3 м — 66 Вт | 85–100 Вт |
| 5 м — 110 Вт | 150 Вт |
| 7 м — 154 Вт | 200 Вт |
| 10 м — 220 Вт | 300 Вт |
Приклад для 2 метрів: 22 Вт/м × 2 м = 44 Вт. Із запасом 20–30% потрібна потужність становить 52,8–57,2 Вт. Практичний вибір — блок живлення 24В, 60 Вт.
Приклад для 5 метрів: 22 Вт/м × 5 м = 110 Вт. З урахуванням запасу 20–30% потрібна потужність становить 132–143 Вт. Практичний вибір — 24В, 150 Вт.
Для повної котушки 10 метрів: сумарна споживана потужність становить 220 Вт, а розрахунковий струм — 9,17 А. Із запасом 20–30% потрібна потужність джерела становить 264–286 Вт. Практичний вибір — блок живлення 24В, 300 Вт за умови правильного розподілу живлення по довжині.
Підведення живлення до довгих ділянок
За даними постачальника, рекомендований крок підведення живлення становить 5 метрів. Це орієнтир для проєктування, але не гарантія однакової яскравості п'ятиметрової ділянки при живленні тільки з одного кінця.
Для повної котушки 10 метрів потрібно передбачити додаткові точки підведення живлення або паралельне підключення окремих ділянок. За відповідності конструкції стрічки й вимогам виробника можливе підключення з обох кінців окремих відрізків.
Наприклад, дві ділянки по 5 м споживатимуть по 110 Вт кожна, а сумарна потужність становитиме 220 Вт. Для кожної ділянки розрахунковий струм становитиме 4,58 А. Потрібно перевірити допустимий струм доріжок і контактних площадок, переріз проводів та падіння напруги.
За необхідності підведення живлення можна організовувати частіше, ніж через 5 м, щоб забезпечити рівномірність світіння та знизити навантаження на окремі контактні з'єднання.
Важливо: блок живлення достатньої потужності не усуває падіння напруги на стрічці. Також не можна передавати весь струм десятиметрової котушки через з'єднання, які не розраховані на таке навантаження. Якщо застосовують кілька блоків живлення, їхні виходи не слід безпосередньо об'єднувати паралельно без підтвердження виробником підтримки відповідного режиму.
Контролери та димери для LED-стрічки
Ця модель має один канал нейтрального білого світла 4000К. Для регулювання яскравості можна використовувати сумісний одноканальний PWM-димер для 24В DC, розрахований на струм підключеного навантаження.
Контролери, зазначені постачальником:
- PC-K2-mini-DIM-2pin
- PC-H14-DIM-RF2.4G-18A
- PC-H6-DIM-RF433-30A
- PC-K10-mini-DIM-11KEY-RF-2pin
- PC-K3-mini-DIM-5mm
- PC-H7-DIM-RF433-30A-switch
- PC-H25-TUYA-1CH-RF2.4
- PC-H11-DIM-RF433-18A
- PC-SP630E
Перед вибором контролера необхідно перевірити робочу напругу 24В DC, тип PWM-виходу, допустимий безперервний струм, спосіб керування та контактну конструкцію. Перелік постачальника не гарантує сумісності всіх зазначених пристроїв із будь-якою довжиною стрічки.
Зокрема, компактні моделі з позначеннями ширини 5 мм або іншими обмеженнями монтажу не слід вважати придатними для безпосереднього встановлення на плату шириною 15 мм. Для контролерів із підключенням через проводи потрібно перевіряти допустимий струм і паспортну схему підключення.
Важливо: PWM-димування регулює яскравість, але не змінює колірну температуру. Стрічка має фіксоване нейтральне світло 4000К та не підтримує RGB-режими або зміну температури білого за принципом CCT.
Конектори для LED-стрічки
Для з'єднання окремих відрізків або підведення живлення потрібно підбирати конектори, які відповідають ширині стрічки 15 мм, її контактній схемі та струмовому навантаженню.
У характеристиках постачальника для цієї моделі не зазначені конкретні артикули конекторів. Тому перед замовленням потрібно перевірити наявність відповідних з'єднувальних елементів для плати шириною 15 мм.
Ця LED-стрічка має один колір світла і зазвичай використовує два електричні контакти — «+» і «−». Потрібно перевірити фактичну кількість і розташування контактних площадок, полярність та конструкцію затискача.
Увага: звичайні конектори для стрічок шириною 8 або 10 мм не слід вважати придатними для цієї моделі. Навіть якщо електрична схема відповідає одноколірному підключенню, механічна ширина конектора повинна дозволяти правильно встановити плату 15 мм.
Окремо необхідно врахувати допустимий струм з'єднання. За потужності 22 Вт/м навіть відрізок довжиною 5 м споживає 110 Вт, або 4,58 А при 24В. Якщо конектор не розрахований на відповідне навантаження, потрібно застосовувати інший спосіб підключення, зокрема паяння з належною ізоляцією контактів.
Монтаж і тепловідведення

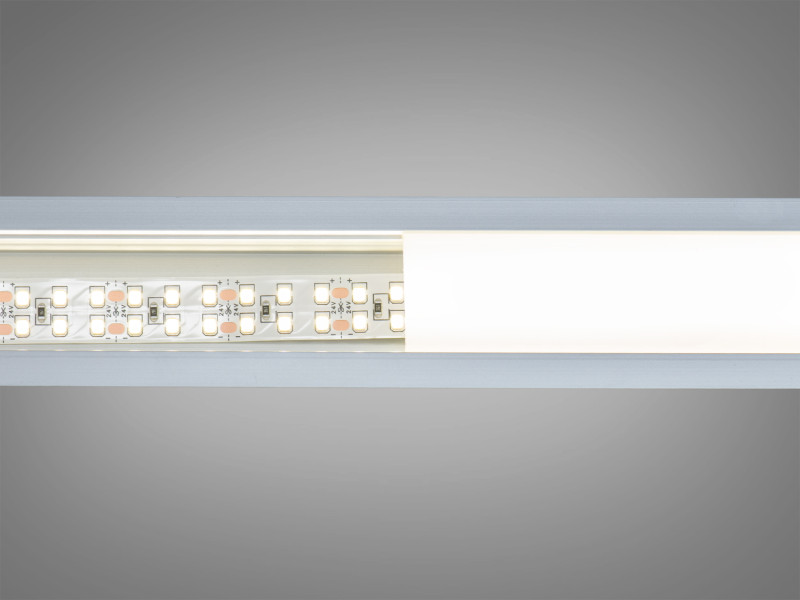

Світлодіодна стрічка має ширину 15 мм і висоту 1,4 мм. Для монтажу потрібен алюмінієвий профіль або інша відповідна монтажна основа, що забезпечує достатню площу контакту й відведення тепла.
Через потужність 22 Вт/м тепловідведення має особливе значення. Рекомендується використовувати алюмінієвий профіль, розрахований на відповідну ширину плати та теплове навантаження. Встановлення на матеріали з низькою теплопровідністю без передбаченого виробником охолодження може спричиняти перегрівання.
Для зменшення видимості окремих діодів і прямих відблисків можна встановлювати відповідний матовий розсіювач. Під час вибору профілю потрібно враховувати, що розсіювач може знижувати сумарний світловий потік готової системи.
Самоклейку основу закріплюють на чистій, сухій та знежиреній поверхні. Не допускайте різких перегинів, механічного пошкодження світлодіодів або натягу в місцях електричного підключення.
Ступінь захисту IP20 означає використання у сухих внутрішніх приміщеннях. Для зон із потраплянням води, бризок або конденсату необхідно вибирати іншу модель і монтажну систему з відповідним підтвердженим ступенем захисту.
Сфери застосування
Освітлення кухонної робочої поверхні
Нейтральне світло 4000К та світловий потік 2200 лм/м дозволяють розглядати стрічку для інтенсивного локального освітлення кухонних стільниць. Для комфортної роботи важливо правильно спрямувати світлову лінію, уникати прямих відблисків та використовувати профіль із відповідним розсіювачем.
Робочі столи, майстерні та кабінети
Високий світловий потік підходить для допоміжного освітлення робочих поверхонь, стелажів і монтажних столів. Для тривалої зорової роботи необхідно оцінювати потрібну освітленість, рівномірність її розподілу та розташування джерел світла.
Торгові вітрини та виставкові конструкції
Стрічку можна використовувати для підсвічування внутрішніх торгових полиць, експозицій, стелажів і товарних зон. Нейтральна колірна температура 4000К допомагає отримувати біле освітлення без вираженого теплого або холодного відтінку.
Меблеві системи та гардеробні
Модель підходить для підсвічування великих полиць, шаф, гардеробних та внутрішніх меблевих конструкцій, у яких можна забезпечити належне тепловідведення. Через потужність 22 Вт/м під час проєктування важливо оцінити необхідну яскравість і можливість її регулювання.
Стельові ніші та лінійне освітлення
Щільність 240 LED/м дозволяє використовувати стрічку для протяжних світлових ліній у стельових нішах, карнизах і декоративних панелях. Для таких рішень необхідно передбачити сумісний профіль, достатнє охолодження та розподілене підведення живлення.
Поширені питання
1. Чи можна використовувати цю LED-стрічку для основного освітлення?
Світловий потік становить 2200 лм/м, тому стрічку можна розглядати як компонент основного або функціонального освітлення. Достатність світла залежить від площі приміщення, кількості метрів, розміщення світлових ліній, типу розсіювача та необхідного рівня освітленості.
2. Який блок живлення потрібен для 5 метрів?
П'ять метрів споживають 110 Вт. З урахуванням запасу потужності 20–30% практичний вибір — стабілізований блок живлення 24В, 150 Вт.
3. Як правильно підключити повну котушку 10 метрів?
Постачальник указує рекомендований крок підведення живлення 5 м. Для котушки 10 м доцільно передбачити кілька точок підведення напруги, враховуючи потужність 220 Вт, струм 9,17 А, переріз проводів і допустиме навантаження на контакти.
4. Чи можна регулювати яскравість світлодіодної стрічки?
Так, за допомогою сумісного одноканального PWM-димера для 24В DC. Перед вибором необхідно перевірити допустимий струм контролера та спосіб підключення. Колірна температура при димуванні залишається незмінною — 4000К.
5. Які конектори потрібні для стрічки шириною 15 мм?
Необхідно підбирати конектори, розраховані на плату шириною 15 мм, відповідну контактну схему та струм підключеної ділянки. Постачальник не зазначив конкретних артикулів для цієї моделі, тому сумісність потрібно перевірити перед замовленням. Конектори для плат 8 або 10 мм не слід використовувати без підтвердженої механічної сумісності.
Рекомендації та застереження
- Використовуйте тільки стабілізоване джерело живлення 24В DC.
- Перед остаточним монтажем перевіряйте працездатність, полярність і рівномірність світіння.
- Для довгих ліній передбачайте додаткові точки живлення з урахуванням рекомендованого кроку 5 м.
- Не передавайте весь струм котушки через контакти, не розраховані на відповідне навантаження.
- За потужності 22 Вт/м забезпечуйте належне тепловідведення за допомогою сумісної алюмінієвої монтажної системи.
- Використовуйте стрічку IP20 лише у сухих внутрішніх приміщеннях.
- Не встановлюйте її без відповідного захисту в місцях потрапляння води або конденсату.
- Розрізайте стрічку тільки в позначених виробником місцях із кратністю 50 мм.
- Перед вибором конекторів перевіряйте ширину плати 15 мм, контактну схему та допустимий струм.
- Не допускайте різких перегинів, механічного пошкодження світлодіодів і перегріву.
- Не вмикайте повну котушку на максимальній потужності у щільно змотаному стані.
- Фактичний відтінок світла на фотографіях може відрізнятися через налаштування екрана й умови зйомки.
