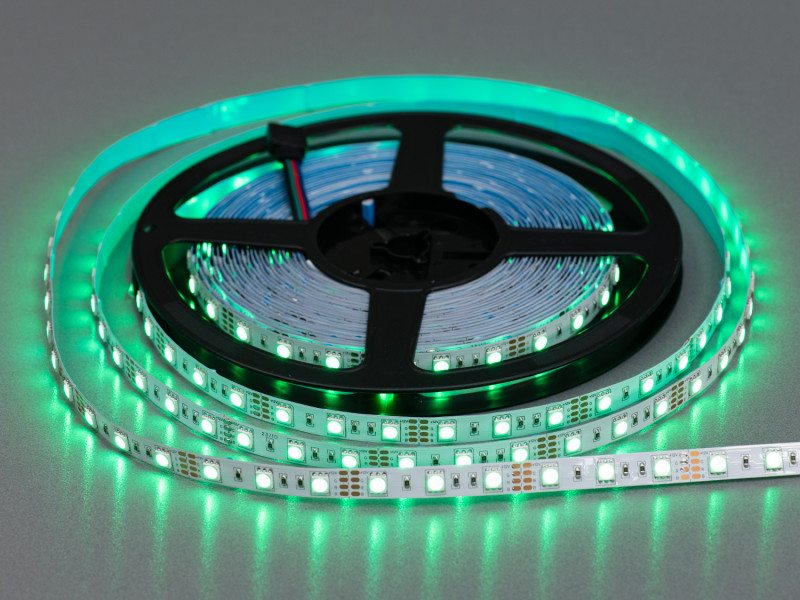

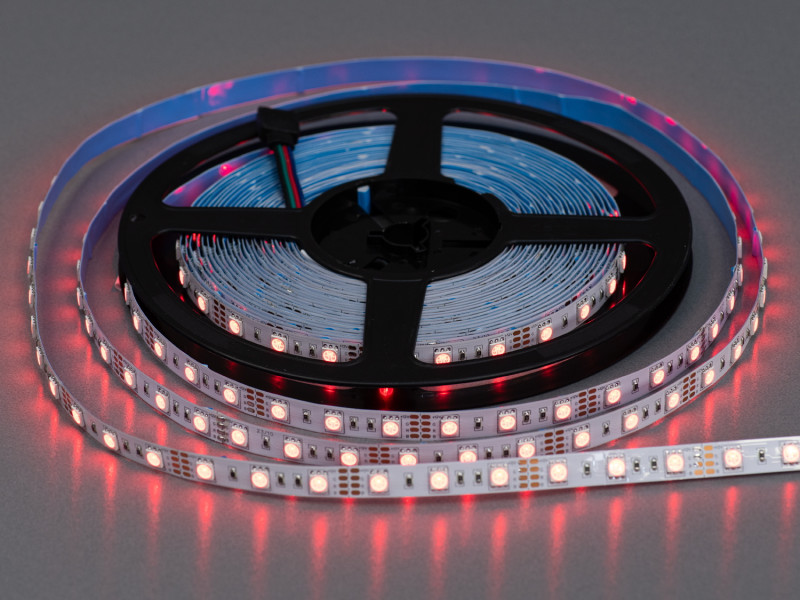

Світлодіодна стрічка RGB 12В SMD5050 60 LED/м 8 Вт/м 10 мм IP20
Світлодіодна стрічка RGB 12В SMD5050 60 LED/м — кольорове підсвічування меблів, ніш і стель
Світлодіодна стрічка RGB 12В SMD5050 зі щільністю 60 діодів на метр призначена для декоративного кольорового освітлення житлових і комерційних приміщень. Вона дозволяє створювати різні кольорові відтінки, оформлювати світлові контури та змінювати характер підсвічування за допомогою сумісного RGB-контролера.
Модель використовує три кольорові канали: червоний (R), зелений (G) та синій (B). Керуючи їхньою інтенсивністю, можна отримувати різні статичні кольори та світлові ефекти залежно від можливостей контролера.
На одному метрі встановлено 60 світлодіодів SMD5050. Потужність становить 8 Вт/м, заявлений світловий потік — приблизно 250 лм/м.
Стрічка має ширину 10 мм і висоту приблизно 1,3 мм. Самоклейна основа дозволяє закріплювати її на підготовленій поверхні, а крок різання 50 мм допомагає підігнати довжину під конкретну монтажну конструкцію.
Живлення здійснюється від стабілізованої напруги 12В DC. Кут розсіювання світла становить 120°.
Модель має захист IP20 і призначена для сухих внутрішніх приміщень.
Особливість цієї стрічки — змінена послідовність кольорових каналів. Перед підключенням потрібно звірити маркування контактів на платі з виходами RGB-контролера.
Довжина заводської котушки — 10 метрів.
RGB-підсвічування — вибір кольорів для різних сценаріїв
RGB — система освітлення, у якій поєднуються три основні кольорові канали.
- Red: червоний.
- Green: зелений.
- Blue: синій.
Змінюючи яскравість каналів, контролер дозволяє формувати різні кольорові відтінки.
Наприклад, RGB-підсвічування можна налаштовувати для спокійного фонового освітлення, декоративного виділення меблів або створення кольорових сцен у медіазоні.
Залежно від контролера можуть підтримуватися:
- Вибір статичного кольору.
- Регулювання яскравості.
- Плавна зміна відтінків.
- Автоматичні кольорові переходи.
- Перемикання попередньо встановлених режимів.
- Регулювання швидкості ефектів.
- Керування з пульта або смартфона за наявності відповідного контролера.
Важливо: ця модель є звичайною неадресною RGB-стрічкою. Індивідуальне керування кожним світлодіодом не заявлене.
Підключена до одного виходу контролера секція зазвичай відтворює однаковий кольоровий режим по всій своїй довжині.
Чим RGB відрізняється від RGBW та RGBIC?
RGB-стрічка має три кольорові канали та використовується насамперед для декоративного освітлення.
У моделях RGBW додатково передбачено окремий білий канал, завдяки якому можна отримувати біле світло без змішування трьох RGB-кольорів.
У моделях RGBIC може застосовуватися адресне керування окремими світлодіодами або групами, що дозволяє створювати складніші багатокольорові ефекти вздовж однієї лінії.
Ця стрічка не має заявленого окремого білого каналу та не належить до адресних RGBIC-моделей.
Білуваті відтінки можна отримувати змішуванням RGB, але їх не слід прирівнювати до повноцінного білого світла з визначеною колірною температурою.
SMD5050 — 60 світлодіодів на метр
У конструкції стрічки використовуються світлодіоди SMD5050 зі щільністю 60 шт./м.
Таке розташування дозволяє створювати кольорове контурне підсвічування меблів, ніш, полиць, карнизів, декоративних коробів і світлових панелей.
При відкритому монтажі окремі світлодіоди можуть бути помітними, оскільки між ними залишаються проміжки.
Для створення більш однорідного світлового контуру рекомендовано використовувати відповідний алюмінієвий профіль із матовим розсіювачем.
Глибина профілю та властивості розсіювача впливають на видимість окремих точок, загальний вигляд світлової лінії та яскравість.
Кут розсіювання становить 120°, що забезпечує широкий розподіл кольорового світла.
Потужність 8 Вт/м та заявлений світловий потік 250 лм/м
Заявлена потужність стрічки становить 8 Вт на погонний метр.
Світловий потік за даними постачальника — близько 250 лм/м.
Заявлена світлова віддача — 32 лм/Вт. Якщо розрахувати її за наведеними значеннями світлового потоку й потужності, отримаємо приблизно 31,25 лм/Вт.
Для RGB-стрічок показники світлового потоку можуть відрізнятися залежно від активного кольору та кількості одночасно ввімкнених каналів.
Режим, у якому постачальник визначив 250 лм/м, окремо не уточнений.
Тому заявлений показник не слід автоматично використовувати як світловий потік кожного окремого RGB-кольору.
Ця модель орієнтована насамперед на декоративне освітлення. Для основного білого або функціонального робочого освітлення доцільно розглядати відповідні одноколірні LED-стрічки чи світильники.
Змінена послідовність RGB-каналів — важлива особливість підключення
У цій моделі постачальник зазначає змінену послідовність кольорових каналів.
Це означає, що порядок контактів червоного, зеленого та синього каналів може відрізнятися від розташування, яке використовується в інших RGB-стрічках.
Тому перед підключенням потрібно уважно перевірити маркування контактних майданчиків безпосередньо на платі.
Якщо під'єднати стрічку без перевірки порядку каналів, кольори можуть не відповідати командам контролера.
Наприклад, під час вибору червоного кольору може вмикатися інший канал.
Щоб уникнути помилок:
- Перевірте фактичне маркування контактів.
- Звірте його зі схемою виходів RGB-контролера.
- Перевірте правильність спільного контакту живлення.
- Не орієнтуйтеся лише на зовнішній вигляд чотириконтактного з'єднання.
- Після підключення окремо перевірте червоний, зелений і синій режими.
Якщо порядок каналів відрізняється, підключення потрібно виконувати відповідно до фактичної схеми стрічки та контролера.
Компактний формат 10 мм для прихованого монтажу
Ширина стрічки становить 10 мм, висота — приблизно 1,3 мм.
Такі розміри дозволяють використовувати її в сумісних меблевих профілях, декоративних нішах, карнизах та інших монтажних конструкціях.
На зворотному боці передбачена самоклейна основа.
Перед приклеюванням потрібно очистити, висушити та знежирити поверхню.
Для належного відведення тепла рекомендовано використовувати відповідний алюмінієвий профіль або іншу придатну теплопровідну основу.
Самоклейний шар забезпечує фіксацію, але не замінює тепловідведення.
Крок різання 50 мм дозволяє підлаштовувати довжину стрічки під розміри монтажної конструкції.
Розрізати стрічку потрібно тільки у заводських місцях, позначених виробником.
Технічні характеристики
| Характеристика | Значення |
|---|---|
| Тип виробу | Світлодіодна RGB-стрічка |
| Тип світлодіодів | SMD5050 |
| Напруга живлення | 12В DC |
| Потужність | 8 Вт/м |
| Кількість світлодіодів | 60 шт./м |
| Колір світла | RGB — червоний, зелений, синій та змішані кольори |
| Світловий потік | 250 лм/м, заявлено |
| Світлова віддача | 32 лм/Вт, заявлено |
| Індекс кольоропередачі | CRI <80 |
| Кут розсіювання | 120° |
| Ширина стрічки | 10 мм |
| Висота стрічки | 1,3 мм |
| Крок різання | 50 мм |
| Кріплення | Самоклейка основа |
| Особливість контактів | Змінена послідовність RGB-каналів |
| Керування | Сумісний RGB-контролер |
| Ступінь захисту | IP20 |
| Довжина котушки | 10 м |
| Мінімальне замовлення | 10 метрів — повна котушка |
Основні особливості RGB-стрічки 12В
- RGB-керування: можливість вибирати різні кольори та світлові ефекти.
- 60 світлодіодів SMD5050/м: для декоративного кольорового підсвічування.
- Потужність 8 Вт/м: розрахункове споживання одного погонного метра.
- 250 лм/м: заявлений світловий потік, що залежить від режиму світіння.
- Змінена послідовність RGB-каналів: потрібно перевіряти відповідність контактів.
- Ширина 10 мм: компактний формат для відповідних монтажних профілів.
- Висота 1,3 мм: тонка друкована плата.
- Крок різання 50 мм: підгонка довжини під монтажну конструкцію.
- Кут розсіювання 120°: широкий розподіл світла.
- 12В DC: живлення від стабілізованого джерела.
- Самоклейка основа: монтаж на підготовлену поверхню.
- IP20: застосування в сухих приміщеннях.
Підключення, живлення та сумісність.
Світлодіодна RGB-стрічка працює від стабілізованої напруги 12В DC. Для повноцінного керування кольорами потрібен сумісний RGB-контролер.
Не підключайте стрічку безпосередньо до мережі 220–230В або до джерела живлення 24В.
1. Розрахунок блока живлення
Потужність стрічки становить 8 Вт/м.
Для розрахунку сумарного навантаження використовують формулу:
Довжина стрічки × 8 Вт/м = загальна потужність.
Рекомендовано передбачати запас блока живлення приблизно 20–30%.
| Довжина та навантаження | Орієнтир живлення 12В |
|---|---|
| 1 м — 8 Вт | 10–12 Вт |
| 2 м — 16 Вт | 20–25 Вт |
| 3 м — 24 Вт | 30–35 Вт |
| 5 м — 40 Вт | 50–55 Вт |
| 10 м — 80 Вт | 100–105 Вт сумарно |
Таблиця містить орієнтовні номінали блока живлення із запасом. Вона не означає можливості підключати всю довжину стрічки лише з одного кінця без падіння напруги.
2. Струм споживання при 12В
За потужності 8 Вт/м розрахунковий струм одного метра становить приблизно 0,67 А.
- 1 м — приблизно 0,67 А.
- 2 м — приблизно 1,33 А.
- 3 м — 2 А.
- 5 м — приблизно 3,33 А.
- 10 м — приблизно 6,67 А сумарно.
Під час підбору RGB-контролера потрібно враховувати як загальний струм, так і допустиме навантаження кожного каналу R, G та B.
Фактичний розподіл струму між каналами залежить від вибраного кольору та конструкції стрічки.
3. Живлення триметрової ділянки
Для трьох метрів загальна розрахункова потужність становить:
3 м × 8 Вт/м = 24 Вт.
Із запасом 20–30% необхідно приблизно 29–31 Вт.
Можна розглядати стабілізований блок живлення 12В потужністю 35 Вт.
Розрахунковий струм триметрової ділянки становить 2 А.
Перед монтажем потрібно перевірити, чи немає помітного падіння напруги та зміни яскравості вздовж стрічки.
4. Живлення п'ятиметрової ділянки
П'ять метрів стрічки мають розрахункове споживання:
5 м × 8 Вт/м = 40 Вт.
Із запасом 20–30% потрібна потужність приблизно 48–52 Вт.
Тому можна розглядати стабілізований блок живлення 12В на 55 Вт або інший відповідний номінал.
Сумарний струм становить приблизно 3,33 А.
Оскільки постачальник зазначає рекомендований крок підключення 3 метри, для п'ятиметрової ділянки доцільно передбачити коротші секції або додаткові точки подачі живлення.
5. Живлення повної котушки 10 метрів
Повна котушка має розрахункове споживання:
10 м × 8 Вт/м = 80 Вт.
Із запасом 20–30% потрібно приблизно 96–104 Вт.
Для системи можна розглядати стабілізоване живлення 12В сумарною потужністю 105–120 Вт.
Сумарний струм становить приблизно 6,67 А.
Для десятиметрової котушки рекомендовано організувати окремі секції, а не живити всю довжину лише через один початковий контакт.
Один із можливих варіантів — розділити стрічку на чотири паралельні секції по 2,5 метра.
Для однієї секції:
2,5 м × 8 Вт/м = 20 Вт.
Струм однієї секції становить приблизно 1,67 А.
Загальне навантаження чотирьох секцій залишатиметься 80 Вт.
Це приклад організації живлення, а не універсальна готова електрична схема. Остаточне рішення залежить від контактної конструкції стрічки, допустимого падіння напруги, довжини кабелів і характеристик контролера.
6. Рекомендований крок підключення 3 метри
За даними постачальника, рекомендований крок підключення становить 3 метри.
На довгих ділянках через опір струмопровідних доріжок і підвідних кабелів можливе падіння напруги.
Для RGB-стрічки це може впливати не тільки на загальну яскравість, але й на співвідношення кольорів.
Тому при живленні довгої стрічки від одного кінця вибраний відтінок може виглядати неоднаково на початку та в кінці лінії.
Для зменшення цього ефекту рекомендовано:
- Використовувати коротші паралельні секції.
- Передбачати додаткові точки живлення.
- За відповідної схеми подавати живлення з обох кінців.
- Підбирати кабелі відповідного перерізу.
- Перевіряти рівномірність кольору та яскравості.
Рекомендований крок підключення не означає, що триметрову ділянку гарантовано можна живити тільки з одного кінця без втрат.
7. Вибір RGB-контролера
Для керування стрічкою потрібен сумісний RGB-контролер 12В, який підтримує три кольорові канали.
Серед моделей, зазначених постачальником:
- PC-K6-mini-RGB-4pin.
- PC-H27-TUYA-RGB-RF2.4.
- PC-H20-FUT-RGB-RF2.4-RC.
- PC-H13-RGB-RF433-18A.
- PC-H16-RGB-RF2.4G-18A.
- PC-H18-RGB-RING-RF-18A.
- PC-H21-FUT-RGB-RF2.4.
- PC-H2-RGB-mus-24KEY-IR.
- PC-TUYA-06-3CH.
- PC-K9-RGB-44KEY-IR.
- PC-K12-RGB-mus-20KEY-IR.
- PC-K7-mini-RGB-24KEY-IR.
У переліку також є багатоканальні та RGBW-контролери. Їхню придатність для звичайної RGB-стрічки потрібно перевіряти окремо.
При виборі контролера важливо перевірити:
- Робочу напругу 12В DC.
- Підтримку аналогового RGB-керування.
- Електричну схему контактів.
- Допустимий струм кожного каналу.
- Максимальну потужність навантаження.
- Підтримувані способи керування.
- Можливість правильного узгодження зміненої послідовності каналів.
Наявність контролера в переліку постачальника не гарантує автоматичної сумісності з усією котушкою 10 метрів без перевірки електричних характеристик.
8. Особливості чотириконтактного RGB-підключення
У поширених аналогових RGB-системах застосовують чотири електричні контакти: спільний контакт живлення та три керовані кольорові канали.
Однак порядок контактів цієї стрічки відрізняється від деяких стандартних схем.
Тому не можна автоматично підключати її лише за розташуванням контактів на іншій RGB-стрічці.
Потрібно перевірити маркування безпосередньо на платі та відповідність виходам контролера.
Після підключення рекомендовано окремо перевірити:
- Червоний канал R.
- Зелений канал G.
- Синій канал B.
- Комбіновані кольорові режими.
Якщо при виборі одного кольору вмикається інший, необхідно вимкнути живлення та перевірити відповідність підключення каналів.
9. Тепловідведення та монтаж
Стрічка має самоклейну основу для монтажу на чисті, сухі та знежирені поверхні.
Для кращого відведення тепла рекомендовано використовувати відповідний алюмінієвий профіль або іншу придатну теплопровідну монтажну основу.
Профіль потрібно підбирати відповідно до ширини 10 мм та умов монтажу.
Не слід допускати різких перегинів, пошкодження світлодіодів і контактних майданчиків.
Не вмикайте стрічку у щільно змотаному стані. Перед перевіркою розмотайте необхідну ділянку й забезпечте належні умови тепловідведення.
Ступінь захисту IP20 означає, що стрічка не призначена для прямого контакту з водою або конденсатом.
10. Що потрібно для підключення RGB-стрічки?
- Стабілізований блок живлення 12В DC із запасом потужності приблизно 20–30%.
- Сумісний RGB-контролер для вибору кольору та яскравості.
- Відповідний алюмінієвий профіль для монтажу й тепловідведення.
- Матовий розсіювач — за потреби більш рівномірного світіння.
- Підвідні кабелі відповідного перерізу.
- Монтажні та захисні компоненти відповідно до електричної схеми.
Блок живлення, RGB-контролер і монтажні компоненти підбираються окремо. Їхню наявність у комплекті потрібно уточнювати.
Сфери застосування світлодіодної стрічки RGB 12В
- Вітальня: кольорове декоративне підсвічування меблів, полиць і стельових ніш.
- Спальня: фонові RGB-акценти за узголів'ям ліжка та в декоративних конструкціях.
- Ігрова кімната: кольорове підсвічування столів, моніторних зон і стелажів.
- ТВ-зона: декоративне світло за телевізійною тумбою або стіновою панеллю.
- Кухня: кольорове підсвічування сухих меблевих ніш і відкритих полиць.
- Дитяча кімната: декоративні світлові сценарії з регулюванням кольорів і яскравості.
- Стельові карнизи: приховане RGB-підсвічування периметра.
- Гардеробна: кольорові акценти в меблевих конструкціях.
- Торгові вітрини: декоративне виділення експозицій і стелажів.
- Рекламні конструкції: кольорові контури й декоративні світлові акценти.
Стрічка призначена переважно для декоративного підсвічування. Для основного освітлення, читання або точного оцінювання кольорів варто використовувати відповідне джерело білого світла.
Рекомендації з монтажу та експлуатації
- Перед встановленням перевірте стрічку від відповідного джерела 12В DC.
- Не підключайте її безпосередньо до мережі 220–230В.
- Не використовуйте блок живлення 24В.
- Перевіряйте маркування контактів та послідовність RGB-каналів.
- Підбирайте контролер за допустимим струмом кожного каналу.
- Розраховуйте живлення за потужністю 8 Вт/м.
- Розрізайте стрічку тільки у заводських місцях із кроком 50 мм.
- Перед приклеюванням очистьте, висушіть і знежирте поверхню.
- Забезпечуйте належне тепловідведення.
- Не допускайте механічних пошкоджень світлодіодів і контактів.
- Не вмикайте стрічку у щільно змотаному стані.
- Не використовуйте модель IP20 у місцях потрапляння води або конденсату.
- Для довгих ліній передбачайте додаткові точки живлення або коротші секції.
- Після підключення перевіряйте правильність відтворення всіх RGB-кольорів.
Кольори на фотографіях і екранах можуть відрізнятися від фактичного RGB-світіння через налаштування дисплея, особливості зйомки та навколишнє освітлення.
Поширені запитання про світлодіодну стрічку RGB 12В SMD5050 (FAQ)
Що означає RGB?
RGB — система освітлення з червоним, зеленим і синім каналами. Змішуючи їх, сумісний контролер дозволяє створювати різні кольори.
Чи можна вибирати колір світіння?
Так, через сумісний RGB-контролер можна вибирати підтримувані ним кольорові режими.
Чи потрібен RGB-контролер?
Так. Для повноцінного керування кольорами й ефектами потрібен сумісний RGB-контролер 12В.
Чи можна керувати стрічкою з пульта?
Так, якщо вибраний RGB-контролер комплектується сумісним пультом або підтримує відповідний спосіб керування.
Чи можна керувати стрічкою зі смартфона?
Таке керування можливе за допомогою сумісного контролера з підтримкою мобільного застосунку. У самій стрічці вбудований Wi-Fi не заявлений.
Чи має ця модель окремий білий канал?
Ні. Це RGB-стрічка з трьома кольоровими каналами. Окремий білий канал не заявлений.
Чи можна отримати білий відтінок?
Контролер може формувати білувате світло шляхом змішування RGB-кольорів, але воно не є повноцінною заміною окремого білого каналу.
Чи є ця стрічка адресною RGBIC?
Ні. Адресне керування кожним світлодіодом у характеристиках не заявлене.
Скільки світлодіодів на одному метрі?
На одному метрі розташовано 60 світлодіодів SMD5050.
Чи буде світлова лінія без видимих точок?
Не гарантовано. Між окремими SMD-світлодіодами залишаються проміжки. Для більш однорідного світіння рекомендовано відповідний профіль із матовим розсіювачем.
Яка потужність одного метра?
Заявлена потужність становить 8 Вт/м.
Який світловий потік?
Заявлений світловий потік — приблизно 250 лм/м. Для RGB-стрічки фактичний показник залежить від вибраного кольору та режиму роботи.
Який індекс кольоропередачі?
Постачальник зазначає CRI <80. Модель орієнтована насамперед на декоративне кольорове освітлення.
Що означає змінена послідовність каналів?
Порядок контактів R, G та B може відрізнятися від схеми інших RGB-стрічок. Перед підключенням потрібно перевірити маркування на платі та виходи контролера.
Що робити, якщо при виборі червоного вмикається інший колір?
Потрібно вимкнути живлення та перевірити відповідність каналів стрічки й RGB-контролера. Причиною може бути невідповідна послідовність контактів.
Яка напруга живлення?
Стрічка працює від стабілізованої напруги 12В DC.
Який блок живлення потрібен для одного метра?
Один метр споживає приблизно 8 Вт. Із запасом 20–30% можна розглядати блок живлення 12В на 10–12 Вт.
Який блок живлення потрібен для трьох метрів?
Три метри споживають приблизно 24 Вт. Із запасом потужності можна розглядати стабілізований блок живлення 12В на 30–35 Вт.
Який блок живлення потрібен для п'яти метрів?
П'ять метрів мають розрахункове споживання 40 Вт. Із запасом 20–30% можна розглядати блок живлення 12В на 50–55 Вт за належної схеми підключення.
Який блок живлення потрібен для 10 метрів?
Повна котушка споживає розрахунково 80 Вт. Із запасом 20–30% орієнтир — стабілізоване живлення 12В на 105–120 Вт із секційним підключенням.
Чи можна живити всі 10 метрів від одного кінця?
Не рекомендовано без перевірки. Для довгих ліній доцільно використовувати коротші секції або додаткові точки живлення, щоб зменшити падіння напруги.
Який рекомендований крок підключення?
Постачальник зазначає 3 метри. Остаточна схема живлення залежить від струму, кабелів і допустимого падіння напруги.
Яка ширина й висота стрічки?
Ширина становить 10 мм, висота — приблизно 1,3 мм.
Який крок різання?
Крок різання становить 50 мм. Розрізати стрічку необхідно тільки в заводських місцях.
Чи потрібен алюмінієвий профіль?
Для належного тепловідведення та акуратного монтажу рекомендовано використовувати відповідний алюмінієвий профіль.
Чи підходить стрічка для телевізійної зони?
Так, для декоративного фонового освітлення меблів або стіни за телевізором. Автоматична синхронізація кольорів із відео потребує окремого сумісного обладнання.
Чи можна використовувати стрічку на кухні?
Так, у сухих зонах для кольорового декоративного підсвічування меблів, полиць і ніш.
Чи підходить стрічка для ванної кімнати?
Модель має ступінь захисту IP20 і не призначена для місць потрапляння води або конденсату.
Яка довжина котушки?
Заводська котушка має довжину 10 метрів.
Яка мінімальна кількість замовлення?
Мінімальне замовлення — 10 метрів (одна повна котушка). Ціна вказана за 1 погонний метр.
Відгуків про цей товар ще не було.
Немає відгуків про цей товар, станьте першим, залиште свій відгук.
Немає питань про даний товар, станьте першим і задайте своє питання.
